Retos

  • Existe un mayor riesgo para el personal forense al realizar la reconstrucción manual.
  • El tráfico se ve afectado significativamente por los largos tiempos de reconstrucción y los retrasos en la limpieza de carreteras.
  • La recopilación de datos inadecuada y la falta de representación visual realista pueden añadir complejidad a los casos.

Ventajas

  • Recopilar datos desde una distancia segura sin comprometer la calidad de los datos ni exponer al personal a riesgos innecesarios.
  • Reducir significativamente los tiempos de recogida, restaurando el flujo normal de tráfico más rápidamente y minimizando el impacto en el transporte.
  • Capture modelos de reconstrucción realistas de la escena, que se pueden usar más tarde a lo largo del proceso legal.

Soluciones

  Características del Dron

Matrice. 4Ewebp e1758753671253

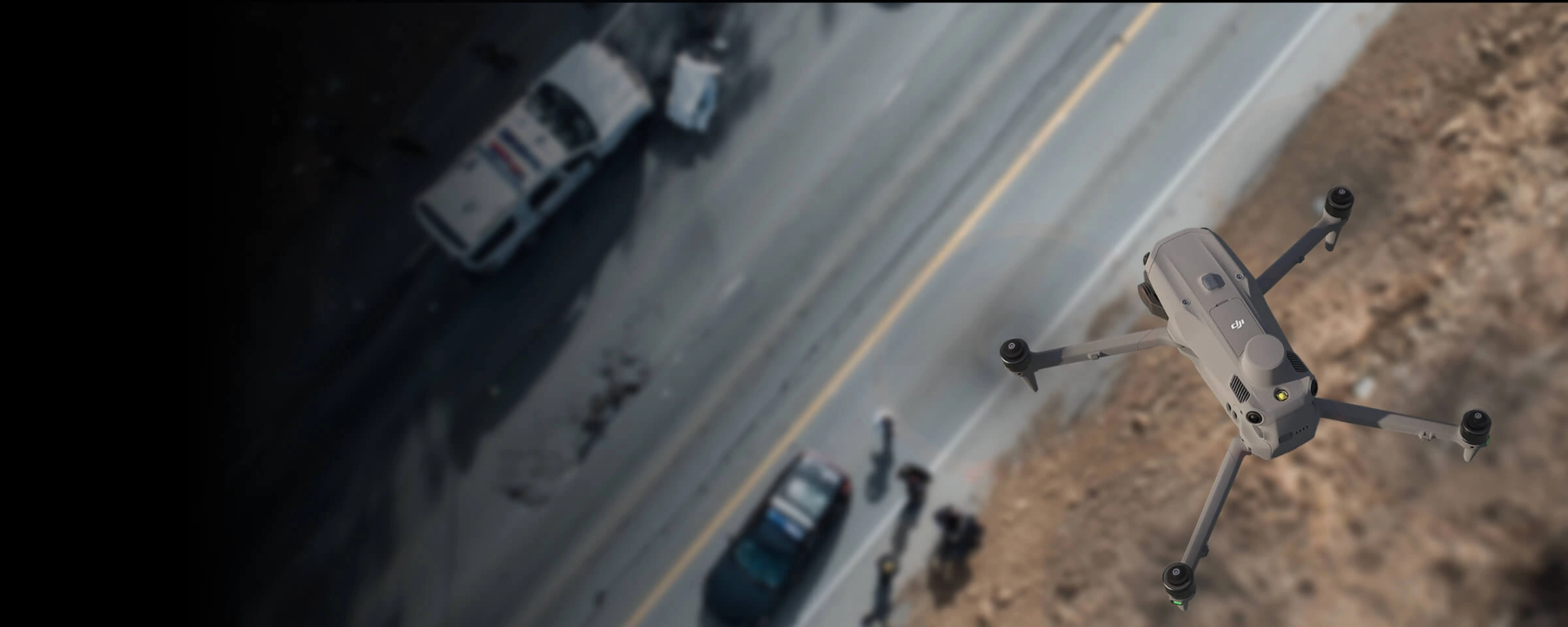

Matrice 4E

  • Peso: 1219 g (con hélices)Tiempo máximo de vuelo de 49 min
  • Tiempo máximo de vuelo (sin viento): 49 minutos
  • Adaptabilidad ambiental: altitud máxima de despegue 6000 m, resistencia máxima a la velocidad del viento 12 m/s
  • Sistema de detección: sistema de visión binocular omnidireccional, complementado con un sensor infrarrojo 3D en la parte inferior de la aeronave
  • Velocidad de obturación mecánica: 2-1/2000 s, intervalo mínimo de fotos 0,5 s
  • Cámara gran angular: CMOS de 4/3 pulgadas, píxeles efectivos de 20MP
  • Cámara telemedia: CMOS de 1/1,3 pulgadas, píxeles efectivos de 48MP
  • Cámara teleobjetivo: CMOS de 1/1,5 pulgadas, píxeles efectivos de 48MP
  • Medición de distancia láser: rango de medición de 1800 m (1 Hz) @ 20% objetivo de reflectividad.

Más información

Carga útil y software

f46ba1bfb0392abdd25190fca8a6111f e1748621083121

DJI Pilot 2

Control terrestre

95cc6116fbead3e7d54acff20cf156c9 e1748620788712

DJI Terra

Modelado y planificación de misión de vuelo

Más información

c1a7f5fa646caa4b730a2779b7e47651 e1748620894553

Modify DJI

Software inteligente de edición de modelos 3D

Flujo de trabajo

  • Planificación de la misión:
    Planificar la misión de mapeo basada en la reconstrucción de la escena necesaria.
  • Ejecución de la misión:
    Ejecutar la misión planificada. Complemente las imágenes con vuelos de POI utilizando la captura de fotos cronometrada.
    Para las reconstrucciones nocturnas, asegúrese de iluminar adecuadamente la escena para una recopilación precisa de datos.
  • Documentación posterior a la misión:
    Importar datos recopilados en DJI Terra para procesar el modelo 3D de la escena.
    Utilice DJI Modify para limpiar una versión del modelo 3D, eliminar cualquier parte flotante y mejorar la calidad general de la textura. También es posible compartir con otras partes interesadas.

  Características del Dron

m400 e1767635048482

DJI Matrice 400

  • Peso: 9740±40 g (con baterías)
  • Peso máximo de despegue: 15,8 kg
  • Carga útil máxima: 6 kg
  • Tiempo máximo de vuelo: 59 minutos
  • Velocidad horizontal máxima: 25 m/s
  • Sistema de detección: sistema de visión binocular omnidireccional (vista envolvente proporcionada por sensores de visión ojo de pez a todo color), LiDAR giratorio horizontalmente, LiDAR superior, sensor de rango infrarrojo 3D hacia abajo y radar mmWave de seis direcciones
  • Adaptabilidad ambiental: clasificación IP55, altitud máxima de despegue 7000 m, temperatura de funcionamiento -20° a 50° C (-4° a 122° F)
  • Compatible con la serie Zenmuse H30, Zenmuse L2, Zenmuse P1, Zenmuse V1, Zenmuse S1 y cargas útiles de terceros.

Más información

Carga útil y software

Zenmuse P1 min

Zenmuse P1

  • Cámara de fotograma completo de 45 MP.
  • Velocidad De Obturador Mecánico Global 1/2000 Segundos.
  • Grabación oblicua inteligente de cardán estabilizado de 3 ejes.

Más información

f46ba1bfb0392abdd25190fca8a6111f e1748621083121

DJI Pilot 2

Control de tierra

95cc6116fbead3e7d54acff20cf156c9 e1748620788712

DJI Terra

Plan de misión de modelado y vuelo

Más información

Flujo de trabajo

  • Planificación de la misión:
    Planificar la misión de mapeo basada en la reconstrucción de la escena necesaria.
  • Ejecución de la misión:
    Ejecutar la misión planificada. Complemente las imágenes con vuelos manuales.
    Para las reconstrucciones nocturnas, asegúrese de iluminar adecuadamente la escena para una recopilación precisa de datos.
  • Documentación posterior a la misión:
    Importar datos recopilados en DJI Terra para procesar el modelo 3D de la escena.
    Utilice DJI Modify para limpiar una versión del modelo 3D, eliminar cualquier parte flotante y mejorar la calidad general de la textura. También es posible compartir con otras partes interesadas.
