Retos

  • Las plantas de energía eólica cubren áreas extensas y están ampliamente dispersas, lo que hace que la gestión centralizada sea un desafío.
  • El proceso de recopilación y análisis de datos de inspecciones solares puede ser laborioso y complejo. Los métodos de inspección tradicionales son peligrosos o ineficientes, lo que lleva a inspecciones menos frecuentes y posibles pérdidas en la generación de energía.
  • Las tendencias emergentes, como la energía eólica marina, plantean desafíos aún mayores para las inspecciones manuales.

Ventajas

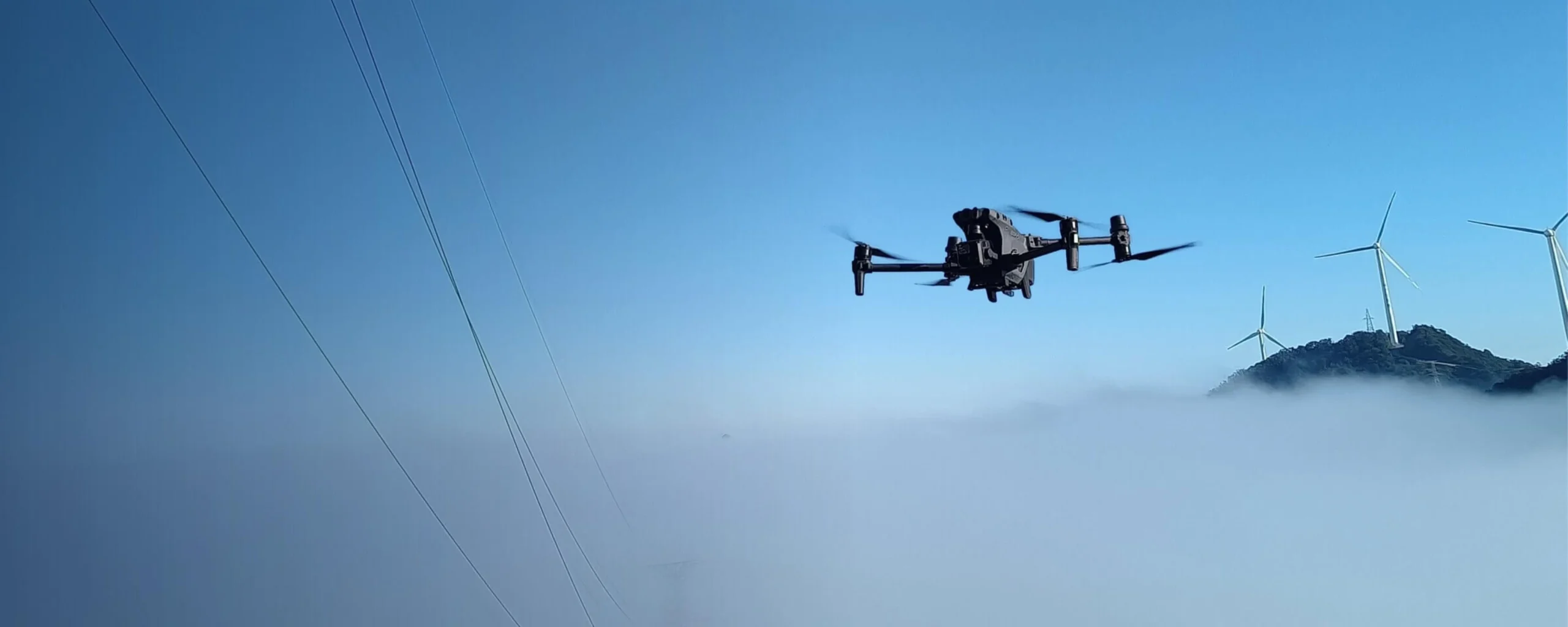

  • Mejora la eficiencia de la inspección inspeccionando vastas áreas e inspeccionando múltiples turbinas eólicas en un solo vuelo de drones.
  • Reduce el riesgo del personal sin sacrificar la calidad de las inspecciones.
  • Ofrezca soluciones de drones adaptables, confiables y maniobrables adecuadas para varios entornos.

Soluciones

  Características del Dron

Matrice 30T e1747247255637

DJI Matrice 30T

  • Peso (con 2 baterías): 3770 ± 10 g
  • Autonomía de vuelo: Hasta 41 min
  • Detección: Sistema de detección y posicionamiento en seis direcciones
  • Adaptabilidad: Altitud operativa hasta 7000 m s.n.m. (con hélices 1676, sin carga útil) | Viento máx. soportado: 12 m/s
  • Cámara con zoom: CMOS 1/2″, 48 MP

Más información

Carga útil y software

f46ba1bfb0392abdd25190fca8a6111f e1748621083121

DJI Pilot 2

Control de tierra
ee71be00ac795dbc8bf60ae59d2e64be e1748882989733

Software de terceros

Flujo de trabajo

  • Planificación de la misión: – Vuela manualmente usando la aplicación DJI Pilot 2 capturando imágenes de alta resolución de los puntos de inspección clave de la turbina.
  • Análisis de datos: – Analice las imágenes para detectar defectos o trabajos de mantenimiento requeridos revisando manualmente los datos recopilados. Transfiera los datos a un software de terceros para identificar defectos del equipo utilizando la detección de modelos.

  Características del Dron

m400 e1767635048482

DJI Matrice 400

  • Peso: 9740±40 g (con baterías)
  • Peso máximo de despegue: 15,8 kg
  • Carga útil máxima: 6 kg
  • Tiempo máximo de vuelo: 59 minutos
  • Velocidad horizontal máxima: 25 m/s
  • Sistema de detección: sistema de visión binocular omnidireccional (vista envolvente proporcionada por sensores de visión ojo de pez a todo color), LiDAR giratorio horizontalmente, LiDAR superior, sensor de rango infrarrojo 3D hacia abajo y radar mmWave de seis direcciones
  • Adaptabilidad ambiental: clasificación IP55, altitud máxima de despegue 7000 m, temperatura de funcionamiento -20° a 50° C (-4° a 122° F)
    Compatible con la serie Zenmuse H30, Zenmuse L2, Zenmuse P1, Zenmuse V1, Zenmuse S1 y cargas útiles de terceros.

Más información

Carga útil y software

34bb6348584e465d7fbc6c1878bef14f

Zenmuse H30T

  • Peso: 920±5 g.
  • Clasificación de protección contra la entrada: IP54.Cámara de zoom: CMOS de 1/1,8 pulgadas, píxeles efectivos: 40 MP.
  • Cámara gran angular: CMOS de 1/1,3 pulgadas, píxeles efectivos: 48 MP.Cámara térmica infrarroja: 1280×1024@30fps.
  • Buscador de alcance láser: alcance máximo 3000 m.

Más información

Zenmuse P1 min

Zenmuse P1

Cámara de fotograma completo de 45 MP.
Velocidad De Obturador Mecánico Global 1/2000 Segundos.
Grabación oblicua inteligente de cardán estabilizado de 3 ejes.

Más información

ee71be00ac795dbc8bf60ae59d2e64be e1748882989733

Software de terceros

Flujo de trabajo

  • Recopilación de datos:
    – Utilice el Matrice 400 equipado con el Zenmuse P1 o el Zenmuse H30 para realizar una inspección visual de alta resolución utilizando un software de terceros.
  • Análisis de datos:
    – Analice las fotos de inspección manualmente o utilice la detección de modelos para identificar defectos en las cuchillas.


  Características del Dron

M4TFrontTopView scaled

DJI Matrice 4T

  • Peso: 1219 g (con hélices)
  • Tiempo máximo de vuelo (sin viento): 49 minutos
  • Adaptabilidad ambiental: altitud máxima de despegue 6000 m, resistencia máxima a la velocidad del viento 12 m/s
  • Sistema de detección: sistema de visión binocular omnidireccional, complementado con un sensor infrarrojo 3D en la parte inferior de la aeronave
  • Cámara gran angular: CMOS de 1/1,3 pulgadas, píxeles efectivos de 48MP (Matrice 4T)
  • Cámara telemedia: CMOS de 1/1,3 pulgadas, píxeles efectivos de 48MP
  • Cámara teleobjetivo: CMOS de 1/1,5 pulgadas, píxeles efectivos de 48MP
  • Cámara térmica infrarroja: 1280 × 1024@30 fps (Super resolución habilitada, modo nocturno no activado)
  • Medición de distancia láser: rango de medición de 1800 m (1 Hz) @ 20% objetivo de reflectividad
  • Compatibilidad: Módulo RTK y DJI Cellular

Más información

Matrice. 4Ewebp e1758753671253

DJI Matrice 4E

  • Peso: 1219 g (con hélices)
  • Tiempo máximo de vuelo (sin viento): 49 minutos
  • Adaptabilidad ambiental: altitud máxima de despegue 6000 m, resistencia máxima a la velocidad del viento 12 m/s
  • Sistema de detección: sistema de visión binocular omnidireccional, complementado con un sensor infrarrojo 3D en la parte inferior de la aeronave
  • Velocidad de obturación mecánica: 2-1/2000 s, intervalo mínimo de fotos 0,5 s
  • Cámara gran angular: CMOS de 4/3 pulgadas, píxeles efectivos de 20MP
  • Cámara telemedia: CMOS de 1/1,3 pulgadas, píxeles efectivos de 48MP
  • Cámara teleobjetivo: CMOS de 1/1,5 pulgadas, píxeles efectivos de 48MP
  • Medición de distancia láser: rango de medición de 1800 m (1 Hz) @ 20% objetivo de reflectividad

Más información

Carga útil y software

f46ba1bfb0392abdd25190fca8a6111f e1748621083121

DJI Pilot 2

Control terrestre

ee71be00ac795dbc8bf60ae59d2e64be e1748882989733

Software de terceros

Flujo de trabajo

  • Recopilación de datos: – Vuela manualmente usando la aplicación DJI Pilot 2 capturando imágenes de alta resolución de los puntos de inspección clave de la turbina.
  • Análisis de datos: – Analiza las imágenes para detectar defectos o trabajos de mantenimiento requeridos revisando manualmente los datos recopilados. Transfiera los datos a un software de terceros para identificar defectos del equipo utilizando la detección de modelos.
