Estación Móvil D-RTK 3

Acceda a la página de configuración de RTK de su aeronave y seleccione «D-RTK Base Station» (Estación base D-RTK) como fuente RTK. A continuación, seleccione el dispositivo D-RTK deseado de la lista de exploración para conectarlo. Para usos futuros, la aeronave y el control remoto se conectarán automáticamente una vez encendidos. Si la conexión no se establece automáticamente, puede activarla manualmente en la configuración.

Puede definir puntos de coordenadas accediendo a la sección Coordinate Calibration (Calibración de coordenadas) dentro de la configuración de RTK. Los puntos de coordenadas de la estación base se pueden definir mediante la calibración de RTK de red, la calibración de PPP o la calibración manual.

Mantenga presionado el botón de encendido durante 10 segundos para restablecer la contraseña predeterminada «123456»..

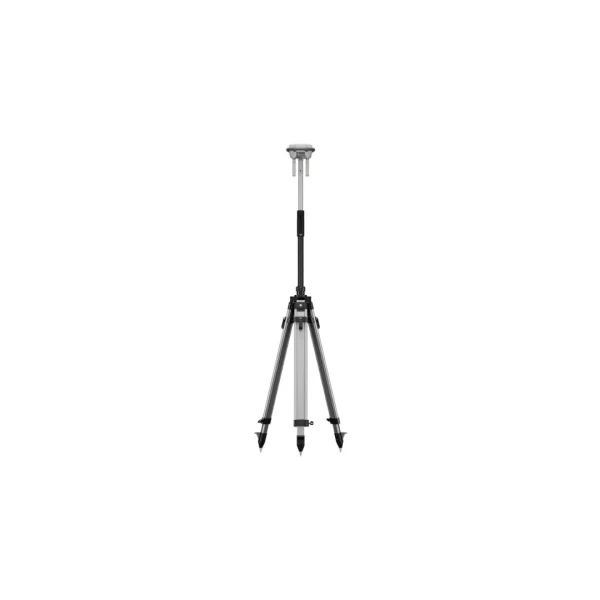

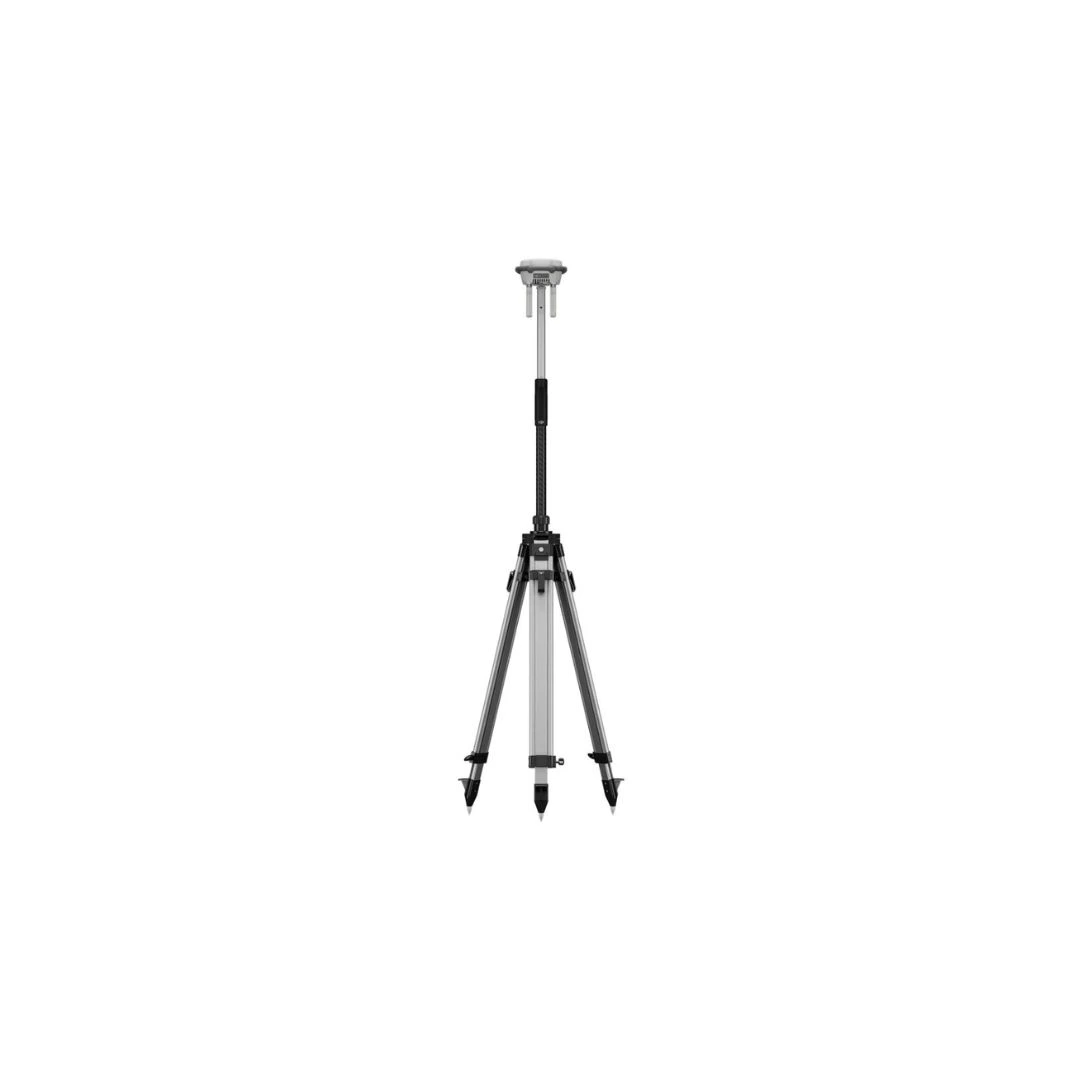

Configúrelo en una zona abierta y sin obstáculos en la que la antena pueda cubrir de manera eficaz las zonas de medición y despegue. Al utilizar el poste topográfico para la instalación y elevación, tenga en cuenta el entorno circundante para evitar caídas o riesgos eléctricos.

Configúrelo en una zona abierta y sin obstáculos en la que la antena pueda cubrir de manera eficaz las zonas de medición y despegue. Al utilizar el poste topográfico para la instalación y elevación, tenga en cuenta el entorno circundante para evitar caídas o riesgos eléctricos.

Un archivo de observación por satélite sin procesar se genera cada vez que el dispositivo se enciende y apaga en el modo de estación de relé o en el modo Emisión. Para exportar los archivos, conecte el dispositivo a un ordenador y copie los archivos DAT correspondientes a la sincronización de tareas del disco extraíble que aparece. Estos archivos se pueden procesar utilizando DJI Terra.

En la configuración de la aplicación DJI Enterprise, introduzca la información de configuración de NTRIP proporcionada por su proveedor de servicios RTK de red para conectarse al RTK de red.

En la aplicación DJI Enterprise, seleccione «Mission Library» (Biblioteca de misiones) y, a continuación, «Export» (Exportar) para exportar los puntos de control compatibles con DJI Terra en formato JSON y los resultados de los puntos de control en formato CSV.

En la aplicación DJI Enterprise, toque el icono de compensación de la inclinación y siga las instrucciones de la aplicación para completar la calibración de las vibraciones y la navegación inercial para activar la compensación de la inclinación.

La aplicación DJI Enterprise tiene parámetros integrados para este fin. Solo tiene que introducir la altura del poste directamente cuando utilice la aplicación. Si utiliza un poste topográfico de terceros sin un marcador de altura de poste, la altura del poste se calcula desde la punta inferior del poste a la unión de la tuerca una vez que se ha atornillado el poste a la unidad principal (exceptuando la pieza atornillada a la tuerca).

La función de compensación de la inclinación se implementa mediante los sensores IMU integrados en el dispositivo, que determinan el ángulo de inclinación actual del dispositivo. La posición real del puntero del poste se determina mediante cálculos trigonométricos. Esta función admite el marcado de puntos en localizaciones como esquinas de paredes, arcenes y postes públicos, donde el marcado de puntos verticales es difícil o no resulta práctico, por lo que se posibilita el marcado de puntos inclinados.

Puede utilizar la estación de exploración sin tener instaladas las antenas direccionales OcuSync. Sin embargo, tener dichos componentes desmontados un tiempo prolongado puede comprometer la integridad de la resistencia al agua de las interfaces de antena. Por lo tanto, se recomienda retirarlas solo si es absolutamente necesario.

El punto de control y los datos de punto de comprobación exportados desde la aplicación DJI Enterprise están en formato JSON. Al utilizar la función de gestión de puntos de control de tierra de DJI Terra, puede importar estos datos como puntos de control y puntos de comprobación con un solo clic, sin necesidad de seleccionar un formato.

1. Encienda el control remoto y la aeronave y asegúrese de que se han completado el emparejamiento. En la pantalla de inicio de la aplicación DJI Pilot 2, toque el botón de emparejamiento de relés y seleccione «Connect Relay Device» (Conectar dispositivo de relé) para activar el modo de emparejamiento.

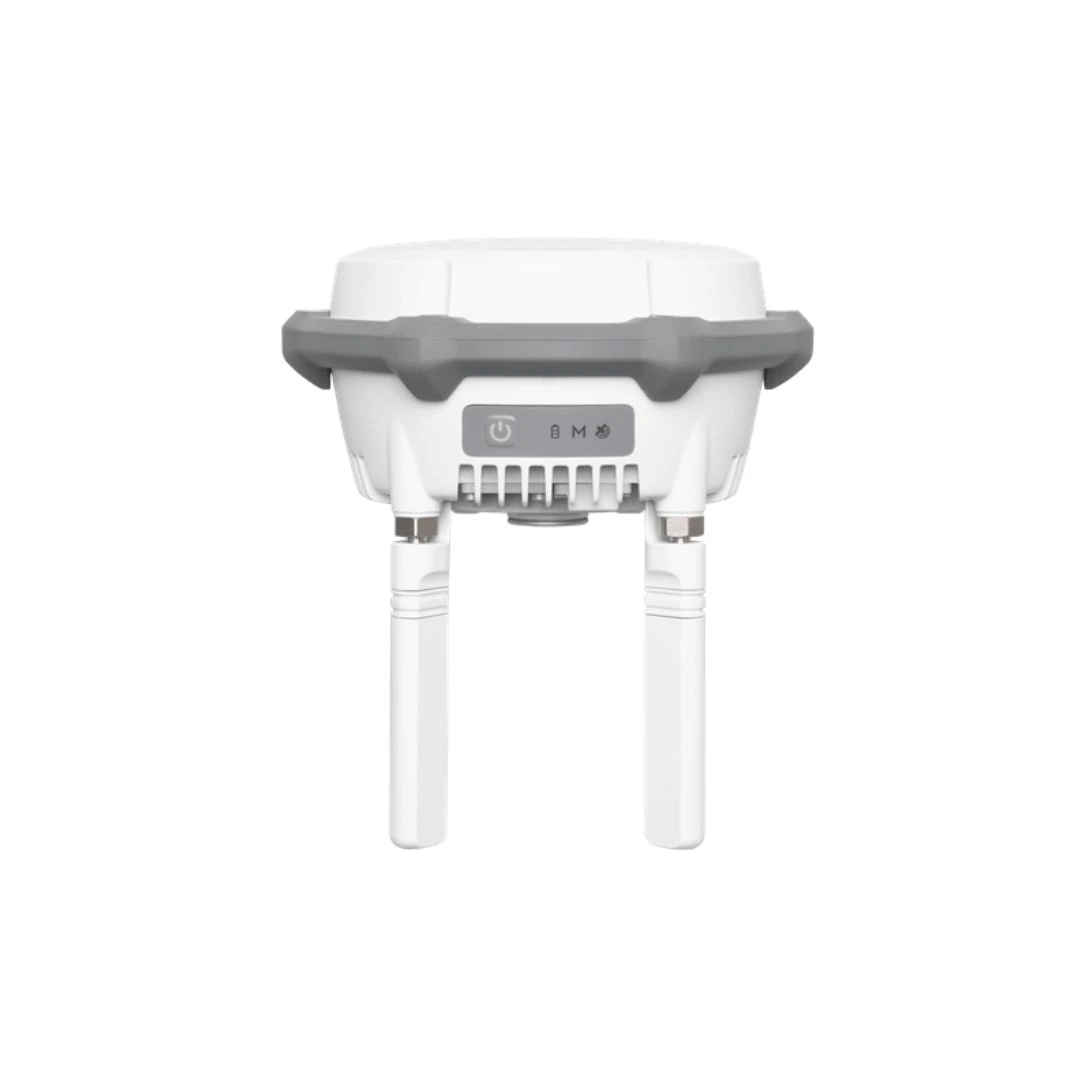

2. Mantenga pulsado el botón de encendido de la estación multifunción D-RTK 3 durante 5 segundos para acceder al modo de vinculación, durante el cual el indicador de modo parpadeará.
3. Una vez que la estación multifunción D-RTK 3 se empareje con el control remoto y la aeronave, el indicador de modo mostrará una luz azul fija.

Para garantizar un buen rendimiento del relé de transmisión de la imagen, configure la estación multifunción D-RTK 3 en un lugar alto, como una azotea, siempre que sea posible. Si desea utilizar la función RTK de relé, la estación multifunción D-RTK 3 debe estar fija en su lugar y su parte superior debe estar libre de obstáculos.

Para garantizar un buen rendimiento del relé de transmisión de la imagen, configure la estación multifunción D-RTK 3 en un lugar alto, como una azotea, siempre que sea posible. Si desea utilizar la función RTK de relé, la estación multifunción D-RTK 3 debe estar fija en su lugar y su parte superior debe estar libre de obstáculos.

El modo de estación de relé no está disponible en países o regiones sin compatibilidad con la frecuencia de 5 GHz, como Japón, Rusia y Kazajistán. En los países mencionados anteriormente, solo se admiten los modos de estación base y de estación de exploración. En el modo de estación de relé, si se lleva a Japón un control remoto y una estación de relé previamente emparejados, el control remoto y el dron no podrán conectarse con la estación de relé. Además, si intenta emparejar el control remoto con la estación de relé en Japón, el emparejamiento fallará.

1. Empareje una aeronave nueva mientras la estación de relé está encendida.
2. Si la estación de relé se enciende después de emparejar el nuevo dron, puede reiniciar el dron o el control remoto y, a continuación, volver a emparejarlo con la estación de relé para establecer una conexión entre los tres dispositivos.

El emparejamiento de frecuencia solo es necesario en el modo de estación de relé. En el modo de estación de relé, seleccione la opción de emparejamiento de la estación de relé en el control remoto y, a continuación, mantenga pulsado el botón de encendido de la estación multifunción D-RTK 3 durante 5 segundos para activar al modo de emparejamiento.

En el modo de estación de relé, la estación se conecta simultáneamente al control remoto y a la aeronave, mientras que el control remoto mantiene también una conexión de señal con la aeronave. La aeronave cambiará su método de conexión de señal durante el vuelo en función del entorno de vuelo real. La interfaz de vuelo del control remoto solo mostrará la señal integrada.

El modo de estación de relé se puede utilizar cuando los obstáculos en la zona de despegue de la aeronave afectan a la comunicación entre la aeronave y el control remoto. Colocar la estación de relé en un punto alto permite esquivar los obstáculos y ampliar el rango de control de la señal. La estación de relé se puede configurar en entornos in situ desfavorables, lo que permite al piloto manejar el control remoto desde una ubicación a la sombra, en interiores o en el interior de un vehículo.
