¿Está tratando de decidir si un dron de fotogrametría es la inversión adecuada para su negocio de topografía? Siga leyendo para descubrir cómo esta tecnología puede ayudarlo a ahorrar tiempo, esfuerzo y, en última instancia, dinero, sin sacrificar la precisión.

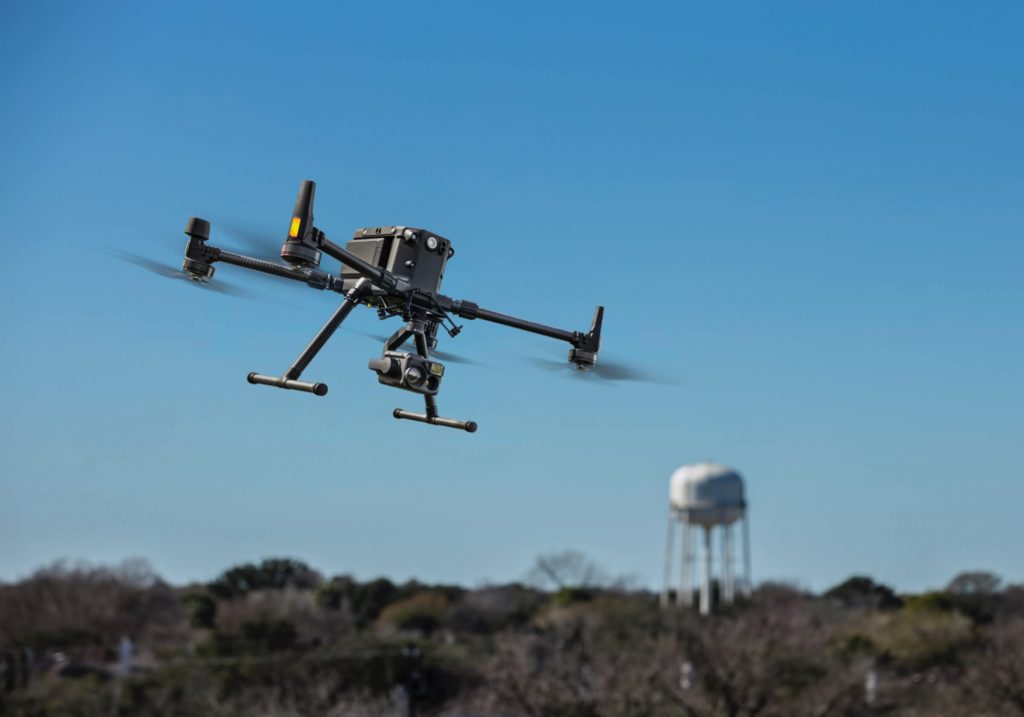

El DJI Matrice 300 RTK con la cámara Zenmuse P1, ideal para trabajos de fotogrametría.
¿Qué es la fotogrametría aérea?
Para comprender cómo se pueden utilizar los drones en la topografía, permítanos recordarle rápidamente la fotogrametría aérea. Implica tomar múltiples imágenes aéreas de una característica y usarlas para crear modelos 2D o 3D digitalizados de alta resolución a partir de los cuales se pueden deducir medidas precisas. Esto se puede completar con un software de mapeo especializado que busca características comunes en las imágenes y las usa para unir sus fotos de una manera que ofrece una representación precisa de un espacio. Si bien generalmente es un punto de coordenadas, la característica común exacta puede variar según el tipo de fotogrametría que esté utilizando. Dependiendo del alcance del proyecto, un modelo hecho con fotogrametría puede requerir desde un par de cientos hasta varios miles de imágenes separadas.
En particular, una sola fotografía aérea no se puede utilizar como mapa fotogramétrico porque no se han abordado cuestiones como la perspectiva y la distorsión. Si bien las imágenes aéreas son excelentes para fotografía y filmación, necesita imágenes fijas desde múltiples ángulos para garantizar la precisión.
Por lo general, la forma más rentable de capturar todas estas imágenes aéreas que necesita es mediante el uso de un vehículo aéreo no tripulado (UAV) como un drone.
La fotogrametría con drones es una técnica de captura de imágenes aéreas utilizando drones, que luego se procesan para crear modelos tridimensionales y mapas precisos del terreno o de objetos. Esta tecnología se utiliza en diversas aplicaciones, como la cartografía, la topografía, la agricultura de precisión y la inspección de infraestructuras.
Si bien se pueden usar tanto aviones como helicópteros, estas opciones tienden a tener un costo mucho más prohibitivo.
Una de las principales ventajas de las fotografías aéreas fotogramétricas es que se pueden utilizar para crear múltiples tipos de mapas . Dependiendo del tipo de software de fotogrametría que tenga, es posible crear una variedad de resultados, como mapas ortomosaicos, modelos de nubes de puntos 3D, modelos digitales de superficie y más. Sin embargo, otros tipos de mapeo, como LiDAR , que usa pulsos de luz para medir la topografía, requerirán una aditamento/carga útil separada.
Tipos de fotogrametría aérea
La fotogrametría se puede dividir ampliamente en dos categorías:
- Fotogrametría métrica: este método utiliza puntos de coordenadas en características para visualizar un objeto con medidas casi exactas. Luego, los mapas se pueden construir en función de la ubicación de las coordenadas relativas entre sí. Estas coordenadas suelen establecerse físicamente con los que se denominan puntos de control en tierra .
- Fotogrametría interpretativa: en lugar de coordenadas específicas, la fotogrametría interpretativa toma una fotografía y agrega topografía al observar indicadores como las formas, sombras y patrones presentados en una imagen, en lugar de coordenadas.
Cada estilo de fotogrametría se puede utilizar para topografía, según las especificaciones del trabajo y la atención a los detalles necesarios. Sin embargo, la fotogrametría métrica es la más precisa de las dos y se recomienda para trabajos topográficos que necesitan una precisión de nivel centimétrico. Ambos estilos dependen de un software de mapeo especializado para unir imágenes en un mapa fotogramétrico.
La fotogrametría con el uso de drones puede traer grandes beneficios si la comparamos con los métodos tradicionales.
Fotogrametría con drones vs topografía terrestre clásica
A pesar de los avances tecnológicos, la topografía terrestre aún puede ser desafiante y compleja. Tradicionalmente, los profesionales de la topografía se han basado en herramientas como estaciones totales, receptores GPS y escáneres láser terrestres para adquirir datos espaciales de alta resolución sobre la topografía de la superficie terrestre. Esto puede requerir una gran cantidad de tiempo y mano de obra, lo que agrega costos a los proyectos topográficos y desvía a los trabajadores de otras tareas. A veces, la topografía terrestre puede incluso ser peligrosa para los empleados, especialmente cuando se trabaja en sitios con terrenos empinados o remotos a los que es difícil llegar a pie.
Sin embargo, el mapeo fotogramétrico de drones permite a los topógrafos lograr más en menos tiempo. Los trabajos topográficos que normalmente tardarían semanas en completarse se pueden terminar en cuestión de días con drones. Como tal, el uso de drones puede resultar significativamente más barato para muchos proyectos.
Debido a que los drones se pueden implementar rápidamente, casi en cualquier lugar, su uso elimina la necesidad de enviar personal topográfico a áreas peligrosas, como techos, repisas, carreteras, suelos inestables y terraplenes empinados. Incluso las características inaccesibles, como las torres de telefonía celular y las copas de los árboles, se pueden mapear fácilmente mediante el uso de drones.
Demostrando el valor de la fotogrametría con drones
Si bien cada una de las ventajas enumeradas anteriormente se relaciona con la capacidad de un dron para reducir el tiempo, el peligro y el costo del proyecto, hay un factor más importante a considerar: ¿Son los drones tan precisos como los métodos terrestres tradicionales? Durante muchos años, las precisiones reportadas por los drones comúnmente han estado por debajo de su potencial teórico. Esto, sin embargo, ha comenzado a cambiar.
Según un estudio reciente del Journal of Unmanned Vehicle Systems, un dron con las capacidades adecuadas, como hardware no tripulado de vanguardia y un buen procesamiento de datos, es lo suficientemente preciso como para complementar o reemplazar los métodos de inspección terrestre para muchas aplicaciones, sostuvieron los investigadores.
Probando las capacidades de un drone
Para respaldar su hipótesis, estos investigadores triangularon el sitio de una iglesia de 4 acres siete veces, utilizando un dron DJI Inspire 2 equipado con un sistema PPK GNSS de alta precisión y una cámara Zenmuse X4S. El sitio contenía tanto superficies lisas que se sabe que los datos de drones modelan bien (estacionamientos, campos y techos) como también características que no se espera que funcionen bien con fotogrametría aérea (paredes, cables aéreos y el suelo debajo de la vegetación). Los investigadores utilizaron datos de pares de imágenes estéreo para completar los elementos perdidos o distorsionados.
Y aunque el sistema de posicionamiento de alta gama del dron significaba que la precisión dependía poco del control terrestre, el equipo recopiló 23 puntos de control bien distribuidos para calcular la transformación de la redundancia y proporcionar datos suficientes para estadísticas significativas.
La toma de datos aéreos se completó en medio día de tiempo de campo, con otro día y medio de trabajo de procesamiento. Mientras tanto, la topografía convencional y el procesamiento de datos tomaron tres días.
Con solo un error cuadrático medio vertical (RMSE) de 2 cm, el mapeo con drones resultó ser consistente y lo suficientemente preciso para usarse en muchas aplicaciones típicas de topografía terrestre. Los investigadores también observaron que la precisión mejoraba cuando el dron volaba a una altitud más baja (aunque con rendimientos decrecientes). Si hubiera sido un proyecto topográfico terrestre típico, usar drones habría resultado en un ahorro de tiempo del 33% y de costos del 58%.
Mapeo para instalación de paneles solares
Los investigadores estudiaron más a fondo la viabilidad económica del mapeo con drones mediante la realización de un estudio en la azotea para la instalación de un panel solar. El equipo recolectó datos aéreos en los techos de tres tiendas de comestibles, que oscilan entre 3 acres y 7 acres, en un solo día. Sin poner a ningún trabajador en el techo, todas las características se extrajeron en estéreo. Esto incluye las líneas de gas, las rejillas de ventilación del techo, las unidades HVAC, los tragaluces y los paneles eléctricos. Mientras que la medición terrestre convencional habría tomado 12 días desde el inicio del proyecto hasta la entrega final, el ‘vuelo a la entrega’ tomó solo 7 días, logrando un ahorro de costos del 41 por ciento y un ahorro de tiempo del 58 por ciento.
Reconocimiento de campo de Golf
En otro ejemplo, el equipo recolectó datos aéreos para un levantamiento topográfico-planimétrico completo de un campo de golf de 260 acres en un día. Si se hubieran implementado los métodos clásicos, tres equipos de campo habrían tardado 30 días en recopilar estos datos, lo que provocó un tiempo de inactividad significativo para el curso. De hecho, algunas áreas con mucha vegetación en el campo requirieron una topografía convencional, pero el dron pudo mapear muchos lugares semioscurecidos a través de la compilación estéreo seleccionando un modelo estéreo adecuado. Efectivamente, se cartografió todo el sitio en 15 días, con un ahorro de costos del 75 % y un ahorro de tiempo del 50 %.
Entonces, ¿pueden llamarse a los drones herramientas precisas y efectivas para la topografía? La respuesta es un rotundo si. El estudio del Journal of Unmanned Vehicle Systems demuestra claramente el potencial de ahorro de costos y tiempo de la tecnología. Lo anterior, es una consideración que nunca debe perderse en los topógrafos.
¿Cómo funciona la fotogrametría con drones?
La fotogrametría con drones consiste en capturar múltiples imágenes de una misma superficie desde diferentes ángulos para posteriormente procesarlas mediante software especializado. A partir de estas imágenes, el sistema identifica puntos en común entre cada fotografía y reconstruye un modelo digital con información geométrica precisa. Este proceso permite transformar imágenes en datos medibles, lo que lo convierte en una herramienta clave para sectores como topografía, construcción, agricultura y energía.
De forma general, el flujo de trabajo incluye las siguientes etapas:
Planeación del vuelo
En esta etapa se define la zona a cubrir, la altura de vuelo, la resolución requerida y el nivel de traslape entre imágenes. También se configuran parámetros como la velocidad del dron, la orientación de la cámara y la ruta automatizada que seguirá durante el levantamiento. Una correcta planeación es fundamental, ya que impacta directamente en la precisión del resultado final y en la eficiencia de la operación. Una mala configuración puede generar vacíos de información o errores en el procesamiento.
En esta fase se determinan aspectos como:
- Área de cobertura del proyecto
- Altura de vuelo según nivel de detalle requerido
- Porcentaje de traslape frontal y lateral
- Ruta automatizada de captura
- Condiciones del entorno (clima, iluminación)
Captura de imágenes
El dron realiza un vuelo automatizado siguiendo una ruta previamente configurada, lo que permite mantener consistencia en la captura de datos. Durante este recorrido, se toman imágenes con suficiente superposición tanto frontal como lateral, asegurando que cada punto del terreno aparezca en varias fotografías. Esta redundancia es clave para que el software pueda identificar puntos en común y reconstruir correctamente la geometría del entorno.
Durante esta etapa:
- El dron ejecuta el plan de vuelo de forma autónoma
- Se capturan imágenes a intervalos definidos
- Se mantiene un traslape constante entre fotografías
- Se registra información geográfica en cada imagen
Procesamiento de datos
Las imágenes capturadas se cargan en un software fotogramétrico que analiza coincidencias entre píxeles y genera una reconstrucción digital del área. Este proceso permite transformar fotografías en información estructurada, lista para análisis técnico.
Entre las principales tareas que se realizan se encuentran:
- Alineación de imágenes
- Identificación de puntos en común
- Generación de nube de puntos
- Correcciones geométricas y de escala
- Georreferenciación de los datos
Cuando se integran tecnologías como RTK o puntos de control (GCP), es posible mejorar significativamente la precisión de los resultados.
Generación de resultados
Una vez procesada la información, se generan distintos productos que pueden ser utilizados para análisis técnico, medición y toma de decisiones. Estos entregables permiten transformar los datos capturados en información útil para diferentes industrias.
Entre los principales resultados se encuentran:
- Ortomosaicos georreferenciados
- Modelos 3D del terreno o estructuras
- Nubes de puntos de alta densidad
- Modelos digitales de terreno (DTM) y superficie (DSM)
Estos resultados facilitan la planificación, supervisión y ejecución de proyectos, permitiendo trabajar con información precisa y actualizada.
¿Qué resultados se obtienen con la fotogrametría con drones?
Uno de los principales beneficios de la fotogrametría con drones es la capacidad de generar diferentes tipos de entregables a partir de un mismo levantamiento. Estos resultados permiten analizar el terreno, estructuras o activos desde una perspectiva visual y técnica.
Entre los más comunes se encuentran:
Ortomosaicos
Son imágenes aéreas corregidas geométricamente y georreferenciadas. A diferencia de una fotografía convencional, un ortomosaico elimina distorsiones provocadas por la perspectiva, la inclinación de la cámara y el relieve del terreno, lo que permite representar la superficie de forma uniforme y precisa.
Esto hace posible trabajar sobre la imagen como si fuera un plano, permitiendo realizar mediciones confiables de distancias, áreas y ubicaciones. Se utilizan principalmente en:
- Topografía y levantamientos de terreno
- Planeación y seguimiento de obra
- Catastro y análisis territorial
- Agricultura de precisión
Además, al estar georreferenciados, los ortomosaicos pueden integrarse fácilmente con sistemas GIS y otras herramientas de análisis, facilitando la toma de decisiones basada en datos. En el caso agrícola, este mapeo suele complementarse con imágenes multiespectrales, que añaden la capa de salud vegetal que la fotogrametría RGB por sí sola no puede capturar.
Modelos 3D
Se trata de representaciones tridimensionales que permiten visualizar estructuras o superficies desde distintos ángulos.
A partir de múltiples imágenes, el software reconstruye la geometría del entorno, generando un modelo que puede explorarse de forma interactiva.
Estos modelos facilitan el análisis volumétrico, inspecciones visuales y presentaciones técnicas, ya que permiten identificar detalles que no son visibles en imágenes planas.
Además, son especialmente útiles para:
- Cálculo de volúmenes (cortes y rellenos)
- Seguimiento de avances de obra
- Inspección de estructuras complejas
- Documentación digital de proyectos
Nubes de puntos
Son conjuntos de datos compuestos por miles o millones de puntos que representan la superficie capturada.
Cada punto contiene información espacial precisa, lo que permite reconstruir con alto nivel de detalle el entorno en formato digital.
A diferencia de un modelo visual, la nube de puntos funciona como una base de datos tridimensional que puede ser utilizada para análisis más técnicos.
Se emplea en:
- Levantamientos topográficos
- Generación de modelos digitales
- Análisis estructural
- Integración con software de ingeniería (CAD, BIM)
Su nivel de detalle permite trabajar con información precisa para diseño, medición y planificación.
Modelos digitales de terreno y superficie
Estos modelos permiten analizar elevaciones, pendientes y variaciones del terreno a partir de la información capturada por el dron.
Existen dos principales tipos:
- Modelo digital de superficie (DSM): incluye todos los elementos presentes, como vegetación, construcciones y objetos.
- Modelo digital de terreno (DTM): representa únicamente el suelo, eliminando elementos superficiales.
Son ampliamente utilizados en proyectos de ingeniería, planificación territorial y estudios ambientales, ya que permiten:
- Analizar pendientes y escurrimientos
- Planificar obras de infraestructura
- Evaluar cambios en el terreno
- Realizar estudios de impacto
Estos modelos convierten la información capturada en una base sólida para la toma de decisiones técnicas.
Otras aplicaciones de la fotogrametría con drones
En este punto, hemos establecido que los drones pueden tener un impacto descomunal en los proyectos topográficos, lo que podría reducir días completos de trabajo. Sin embargo, la agrimensura no es el único campo en el que la fotogrametría UAV está teniendo un impacto transformador .Otros sectores incluyen:
- Construcción: la topografía con fotogrametría puede revelar información sobre el terreno en el que se está construyendo. Además, el modelado aéreo con drones puede ayudar en BIM y en la gestión general de proyectos de construcción.
- Bienes raíces: los agentes inmobiliarios están utilizando drones para hacer modelos 3D precisos de casas en venta y ofrecer recorridos virtuales. Esta técnica ha despegado a raíz de la pandemia de COVID-19.
- Ingeniería: los ingenieros pueden usar imágenes fotogramétricas para construir un modelo 3D de edificios y equipos.
- Energía: compañías de petróleo y gas usan drones para monitorear las áreas alrededor de los oleoductos en busca de cambios a lo largo del tiempo. La agrimensura también se implementa comúnmente en este sector.
En casi cualquier industria que valore las mediciones precisas, un drone podría usarse potencialmente como un activo.

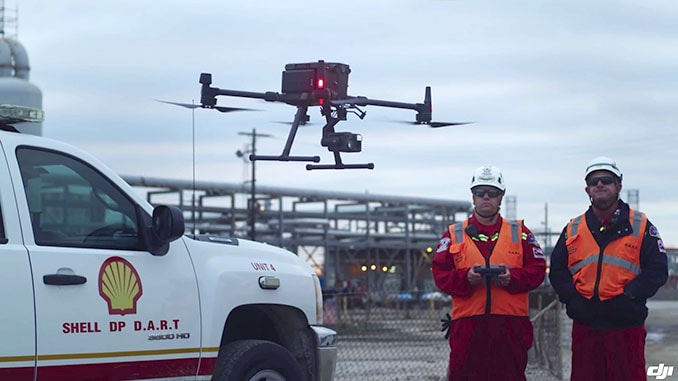

Drone DJI utilizado en plataforma petrolera de Shell.
¿Por qué DJI?
Está claro que los drones de hoy se han convertido en una adición extremadamente valiosa al conjunto de herramientas de un topógrafo. Además, cada vez más complementan o reemplazan los métodos de topografía terrestre para muchas aplicaciones. Sin embargo, para obtener los resultados precisos que espera, no solo necesita utilizar métodos adecuados de topografía o fotogrametría, sino también el mejor equipo.
Los drones de mateo de nueva generación, como el DJI Phantom 4 RTK o el Matrice 300 RTK , permiten a los topógrafos lograr una precisión de datos de nivel centimétrico y requieren menos puntos de control. Las principales características del P4 RTK incluyen un sistema de posicionamiento de nivel centimétrico, un sistema TimeSync para garantizar la precisión de los datos y un sensor CMOS de 20 megapíxeles de una pulgada. La precisión de coordenadas casi exacta es posible gracias a una precisión de posicionamiento horizontal RTK de 1 cm + 1 ppm. Esta es una precisión de posicionamiento vertical RTK de 1,5cm+1ppm y una precisión horizontal absoluta máxima de 5 cm de los modelos fotogramétricos. Combinado con una poderosa carga útil de cámara de fotogrametría, como la Zenmuse P1, tiene una configuración ideal para topógrafos.
Por supuesto, incluso el mejor dron está limitado por el software de mapeo que usas con él. Potentes soluciones como DJI Terra ayudan a convertir sus fotos en modelos 3D y ortomosaicos 2D procesables.
Los mejores drones para fotogrametría
Elegir el dron adecuado para fotogrametría depende principalmente de la precisión requerida, el tamaño del área a levantar y la eficiencia en campo. En este tipo de aplicaciones, factores como el tipo de obturador, la compatibilidad con RTK y la estabilidad de vuelo influyen directamente en la calidad de los resultados.
A continuación, se presentan algunos de los drones más utilizados en levantamientos topográficos y mapeo con drones.
DJI Mavic 3 Enterprise
El DJI Mavic 3 Enterprise es una de las opciones más utilizadas en fotogrametría gracias a su equilibrio entre portabilidad y precisión. Integra un sensor de 20 MP con obturador mecánico, lo que evita distorsiones por movimiento (rolling shutter), un factor clave para mantener la precisión en ortomosaicos y modelos 3D.
Su compatibilidad con RTK permite obtener coordenadas georreferenciadas con mayor exactitud, reduciendo la dependencia de puntos de control en campo (GCPs). Esto se traduce en levantamientos más rápidos y eficientes, especialmente en proyectos de tamaño medio donde la movilidad del operador es importante.Ver dron aquí
DJI Matrice 4E
El Matrice 4E está diseñado para operaciones de fotogrametría donde se requiere mayor estabilidad y continuidad en vuelo. Su principal ventaja es la capacidad de mantener trayectorias consistentes en misiones automatizadas, lo que mejora la calidad del traslape entre imágenes, un elemento crítico en el procesamiento fotogramétrico.
Esto permite generar nubes de puntos más densas y modelos más precisos, especialmente en proyectos industriales o levantamientos donde las condiciones del entorno pueden afectar la estabilidad de equipos más ligeros.Ver dron aquí
DJI Matrice 350 RTK
El Matrice 350 RTK representa una evolución enfocada en mejorar la confiabilidad y la seguridad en operaciones prolongadas. En fotogrametría, esto se traduce en mayor consistencia en misiones repetitivas, mejor transmisión de datos y menor riesgo de interrupciones durante vuelos largos.
Su integración con RTK y su capacidad de mantener vuelos estables incluso en condiciones más exigentes lo hacen ideal para proyectos donde se requiere cubrir grandes extensiones con un alto nivel de precisión y continuidad operativa. Ver dron aquí
| Criterio clave | Mavic 3 Enterprise | Matrice 4E | Matrice 300 RTK | Matrice 350 RTK |
|---|---|---|---|---|
| Tipo de operación | Áreas medianas / alta movilidad | Industrial / mayor estabilidad | Gran escala / alta precisión | Gran escala / operación continua |
| Sensor | 20 MP, obturador mecánico | Sensor optimizado para mapeo | Depende del payload | Depende del payload |
| Obturador | Mecánico (ideal para fotogrametría) | Mecánico / optimizado | Mecánico (según cámara) | Mecánico (según cámara) |
| RTK | Compatible | Integrado | Integrado | Integrado |
| Precisión esperada | Centimétrica (con RTK) | Centimétrica | Centimétrica alta | Centimétrica alta |
| GSD (resolución en terreno) | ~1–3 cm/pixel (según altura) | ~1–2 cm/pixel | Variable según sensor | Variable según sensor |
| Estabilidad en vuelo | Media–alta | Alta | Muy alta | Muy alta |
| Cobertura por vuelo | Media | Media–alta | Alta | Alta |
| Autonomía | ~43–45 min | Mayor autonomía | ~45–55 min | ~50–55 min |
| Automatización de misiones | Sí (rutas de mapeo) | Sí (más robusto) | Sí (nivel avanzado) | Sí (nivel avanzado) |
| Dependencia de GCPs | Media (puede reducirse con RTK) | Baja | Baja | Baja |
| Portabilidad | Alta | Media | Baja | Baja |
| Ventaja principal | Rapidez y facilidad de despliegue | Mejor estabilidad y consistencia | Precisión y versatilidad | Confiabilidad y continuidad |
| Limitación principal | Menor estabilidad en viento fuerte | Menor portabilidad | Mayor complejidad operativa | Mayor inversión y logística |
| Tipo de proyecto ideal | Topografía ligera / construcción | Industria / levantamientos exigentes | Minería / infraestructura | Proyectos críticos / gran escala |
Del vuelo al entregable: el software que hace posible el procesamiento
El hardware define las condiciones de captura, pero es el software el que determina la calidad de los entregables finales. Una vez completado el vuelo, las imágenes pasan por un proceso de alineación, reconstrucción geométrica y corrección que requiere herramientas especializadas. La elección del software adecuado depende del tipo de proyecto, el volumen de datos a procesar y los formatos de salida que exige el cliente.
A continuación se presentan las opciones más utilizadas en proyectos profesionales de fotogrametría con drones.
DJI Terra
DJI Terra es la solución nativa para equipos DJI y concentra la planeación del vuelo y el procesamiento de imágenes dentro de un mismo entorno. Su principal ventaja es la integración directa con la línea Enterprise, lo que simplifica la configuración de misiones automatizadas y reduce el número de pasos entre la captura y la generación de resultados. GoDron, como distribuidor autorizado de DJI en México, cuenta con DJI Terra disponible para adquisición junto con los equipos compatibles.
Es una opción especialmente práctica para operadores que trabajan exclusivamente con hardware DJI y buscan un flujo de trabajo consolidado. Permite generar ortomosaicos, modelos 3D y nubes de puntos sin salir de la plataforma, aunque proyectos con volúmenes de datos elevados o requerimientos de entrega más complejos suelen complementarse con herramientas adicionales de procesamiento.
Pix4D
Pix4D es uno de los referentes del sector en procesamiento fotogramétrico profesional. Opera identificando y relacionando puntos comunes entre imágenes superpuestas, a partir de los cuales reconstruye la geometría del área levantada y genera los entregables habituales: ortomosaicos georreferenciados, nubes de puntos densas y modelos digitales de superficie y de terreno.
Cuenta con versiones especializadas por industria, como topografía, construcción y agricultura de precisión, lo que permite adaptar el flujo de trabajo a los requerimientos específicos de cada proyecto. Es la opción más extendida en entornos donde los informes de control de calidad y los reportes de precisión forman parte de la entrega al cliente.
Agisoft Metashape
Anteriormente conocido como Agisoft PhotoScan, Metashape es una alternativa consolidada que destaca por su flexibilidad para trabajar con distintos tipos de imágenes y configuraciones de captura. Genera nubes de puntos densas, modelos poligonales texturizados, ortomosaicos e índices DSM y DTM a partir de conjuntos de imágenes con traslape suficiente.
Su esquema de licencia de pago único, a diferencia del modelo de suscripción de otras plataformas, lo convierte en una opción frecuente para operadores independientes y empresas que requieren un software robusto sin compromisos de renta mensual. La curva de aprendizaje es accesible en comparación con otras soluciones de nivel equivalente, lo que facilita su adopción en equipos que se inician en el procesamiento fotogramétrico profesional.
Comparativa de softwares
| Criterio | DJI Terra | Pix4D | Agisoft Metashape |
|---|---|---|---|
| Integración con DJI | Nativa | Compatible | Compatible |
| Modelo de licencia | Suscripción anual / Licencia perpetua | Suscripción mensual / anual | Pago único |
| Planeación de vuelo incluida | Sí | Sí (Pix4Dcapture) | No |
| Entregables principales | Ortomosaico, nube de puntos, modelo 3D | Ortomosaico, nube de puntos, DSM, DTM, informes QA | Ortomosaico, nube de puntos densa, DSM, DTM, modelo poligonal |
| Curva de aprendizaje | Baja | Media | Media / baja |
| Perfil de uso ideal | Operadores DJI / flujo integrado | Proyectos profesionales con entrega de informes | Operadores independientes / alta flexibilidad |
Lleva la teoría al campo con el curso DroneMasterPro
Comprender los fundamentos de la fotogrametría es el primer paso, pero aplicarlos en campo requiere un dominio práctico que va más allá de la teoría. El flujo de trabajo real, la configuración del plan de vuelo, el procesamiento de imágenes y la tecnología RTK son habilidades que se desarrollan con práctica guiada y materiales estructurados. Para quienes buscan ese siguiente nivel, GoDron incluye el curso DroneMasterPro de forma gratuita con la compra de cualquier equipo DJI Enterprise.
El curso está compuesto por 37 temas en video con acceso las 24 horas, documentos descargables como checklists y mapas mentales, y la posibilidad de agendar una sesión de consultoría personalizada con un asesor especializado. El temario avanza desde los fundamentos del vuelo y la normatividad en México, hasta las aplicaciones profesionales del equipo en operaciones reales. El módulo Manos a la Obra aborda específicamente fotogrametría y tecnología RTK, cubriendo los conceptos que complementan directamente el contenido de este artículo con su aplicación en campo.
El temario completo incluye las secciones de Introducción, Emprende el Vuelo, Fotografía y Video, Seguridad y Normativas y Manos a la Obra, con una sección adicional de explicación por equipo que cubre los modelos más utilizados en aplicaciones enterprise. El curso tiene un valor de $8,990 MXN y se incluye sin costo adicional en cada compra de equipo. Conoce el temario completo del DroneMasterPro.
Preguntas frecuentes
¿Qué GSD necesito para cumplir curvas de nivel y control altimétrico?
Depende del uso final. Para curvas cada 1 m y control general, un GSD de 3–5 cm/píxel suele ser suficiente; para curvas de 0.5 m o tolerancias más exigentes, apunta a 1–2 cm/píxel. En cualquier caso, deja por escrito el GSD planificado y logrado, porque de ahí se desprenden la altura, los solapes y el criterio de aceptación del proyecto.
¿RTK/PPK sustituyen los GCP o aún son necesarios?
RTK/PPK reduce la necesidad de GCP y acelera el trabajo en campo, pero no elimina la verificación independiente. Lo profesional es usar checkpoints (puntos que no se emplean para ajustar) y reportar sus residuales. Si no cuentas con RTK/PPK, distribuye 8–12 GCP bien medidos y añade, igualmente, checkpoints.
¿Cuál es el solape recomendado para asegurar calidad?
En superficies regulares funciona bien 75–80% frontal y 60–70% lateral. Si hay relieve marcado, vegetación o estructuras altas, sube a 80–85% frontal y 70–80% lateral. Ajustar solapes mejora la consistencia de la nube y la ortorrectificación.
¿Qué entregables piden normalmente los clientes?
Como base: nube LAS/LAZ (con clasificación mínima: terreno, vegetación, estructuras), ortofoto georreferenciada, DEM/DTM y DSM con tamaño de celda y error declarado. En ingeniería se suman curvas de nivel, DWG/shape/GeoPackage, perfiles y secciones con metadatos completos (SRC, datum, fecha, versión de software).
¿Cómo se valida la precisión de un levantamiento?
Con un informe QA/QC que incluya RMSE planimétrico y altimétrico en checkpoints independientes, distribución de puntos de control, residuales entre pasadas, densidad efectiva y condiciones de vuelo. El informe debe cerrar con un “cumple/no cumple” respecto a los criterios pactados.
¿Fotogrametría o LiDAR: cómo decidir?
La fotogrametría destaca por costo-eficiencia y por la calidad visual en áreas abiertas. LiDAR se impone cuando necesitas terreno bajo vegetación, mejor control vertical o cuando la superficie tiene poca textura (taludes, suelos oscuros). En muchos proyectos, la combinación de orto (textura) y DTM (geometría) ofrece el mejor resultado.
¿Cuántas hectáreas puedo cubrir en un día?
Varía con el GSD, el relieve y la logística. En terreno plano y con GSD operativo (2–3 cm/píxel), es razonable planear decenas de hectáreas por jornada, incluyendo despliegue y chequeos. En relieves complejos o con GSD muy fino, la cobertura diaria disminuye; conviene segmentar la misión y asegurar ventanas de luz estables.
¿Qué PC y software necesito para procesar ortos y nubes densas?
Una estación con CPU multinúcleo, RAM amplia y SSD/NVMe para lectura/escritura sostenida. Una GPU ayuda en visualización y algunos procesos. En software, define un pipeline reproducible que lea LAS/LAZ y exporte DEM/DSM, curvas y formatos CAD/GIS (DWG, shapefile, GeoPackage). Estandarizar perfiles te evita reprocesos.
¿Cómo estimo costos y ROI de un proyecto de fotogrametría?
Trabaja por lote o tramo, no a nivel global. En costos, suma levantamiento (equipo o renta, horas de personal), procesado, licencias y mantenimiento. En beneficios, cuantifica ahorro de visitas, reducción de retrabajos y valor de adelantar decisiones. Si el saldo es positivo de forma recurrente en dos o tres proyectos, estás listo para escalar o pasar de renta a compra.
¿Qué errores operativos afectan más la calidad?
Tres muy comunes: volar con luz variable (sombras duras y cambios de exposición), usar solapes insuficientes en relieve y no validar con checkpoints. Se evitan con buena planeación, checklists en campo y un informe QA/QC sistemático.
¿Qué metadatos no pueden faltar en la entrega?
Incluye sistema de referencia y datum, fecha/hora de vuelo, equipo y firmware, parámetros de captura (altura, velocidad, solapes), método de control (GCP/RTK/PPK), densidad y tamaño de celda de modelos, además de la versión de software utilizada. Estos datos permiten replicar y auditar el trabajo.
¿Cómo manejo zonas sin datos o con baja calidad?
Anticípalas en la planeación (ajustando solapes o rutas), márcalas durante el control en campo y, si persisten, delimítalas en la entrega con un ráster o polígono de cobertura. Informar dónde faltan datos es tan importante como entregar donde los hay: evita malentendidos y retrabajos.
