Aprende lo fundamental a tomar en cuenta sobre la fotogrametría con drones.
Hasta hace algunos años, obtener un plano detallado del relieve de cientos de hectáreas tomaba semanas de trabajo extenuante a pie. Hoy, el mapeo con drones DJI Enterprise ha reducido ese tiempo a unas cuantas horas. Sin embargo, para que los datos aéreos tengan validez de grado de ingeniería, no basta con tomar simples fotografías desde el cielo; es necesario transformarlas en un producto matemático y geométrico perfecto.
Si estás incursionando en la fotogrametría aérea y te preguntas qué entregable justifica la inversión en estas tecnologías de captura masiva de datos, la respuesta se resume en una sola palabra: el ortomosaico. A continuación, desglosaremos qué significa este concepto, por qué es el pilar de la digitalización de terrenos y cómo se genera utilizando las plataformas industriales más avanzadas del mercado.
¿Qué es exactamente un ortomosaico?
Para entender su inmenso valor técnico, primero debemos diferenciarlo de una fotografía aérea panorámica estándar. Cuando tomas una foto regular desde un dron, la imagen sufre distorsiones naturales debido a la perspectiva de la lente, la inclinación de la cámara y los cambios en el relieve del propio terreno (por ejemplo, la cima de un cerro se verá más grande en la foto por estar más cerca del sensor que el fondo de una barranca). Si intentas medir un predio basándote en esa foto cruda, tus cálculos de área estarán gravemente equivocados.

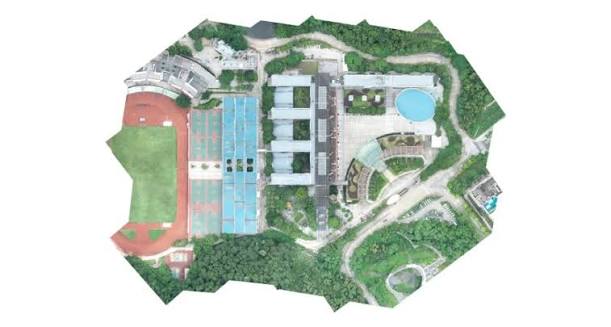

Un ortomosaico es la respuesta tecnológica a este problema. Se trata de un mapa visual de altísima resolución creado mediante la unión algorítmica (cosido) de cientos o miles de fotografías aéreas individuales. A través de un proceso computacional profundo, cada píxel de estas imágenes es corregido geométricamente y ortorectificado, es decir, modificado para que luzca como si hubiera sido capturado desde un ángulo perfecto de 90 grados directamente hacia abajo, anulando la perspectiva.
Lo fundamental en la fotogrametría aérea
Generar un ortomosaico impecable requiere disciplina técnica y seguir metodologías estrictas de vuelo. Realizar mapeo con drones DJI Enterprise automatiza gran parte del pilotaje, pero el operador debe asegurar la configuración correcta de los siguientes parámetros antes de despegar:
- El Solape (Overlap): Para que el software pueda “unir” las fotos como si fueran un rompecabezas, necesita encontrar puntos idénticos entre una imagen y otra. Se requiere un solape frontal de al menos 80% y un lateral del 70%.
- El GSD (Ground Sample Distance): Esta métrica dicta la resolución de tu mapa. Un GSD de 2 cm/px significa que cada píxel de tu ortomosaico equivale a un área de 2×2 centímetros en el mundo físico real.
- Posicionamiento RTK: Para que el ortomosaico cuente con coordenadas geográficas globales exactas, el dron debe registrar la ubicación de cada disparo apoyado por una base RTK, eliminando márgenes de error satelital.
El hardware del 2026: Capturando la perfección
La fidelidad de un ortomosaico está directamente limitada por la capacidad óptica de la cámara. Al realizar un proyecto de mapeo con drones DJI Enterprise, el uso del hardware adecuado es la diferencia entre un mapa nítido y un modelo inservible.

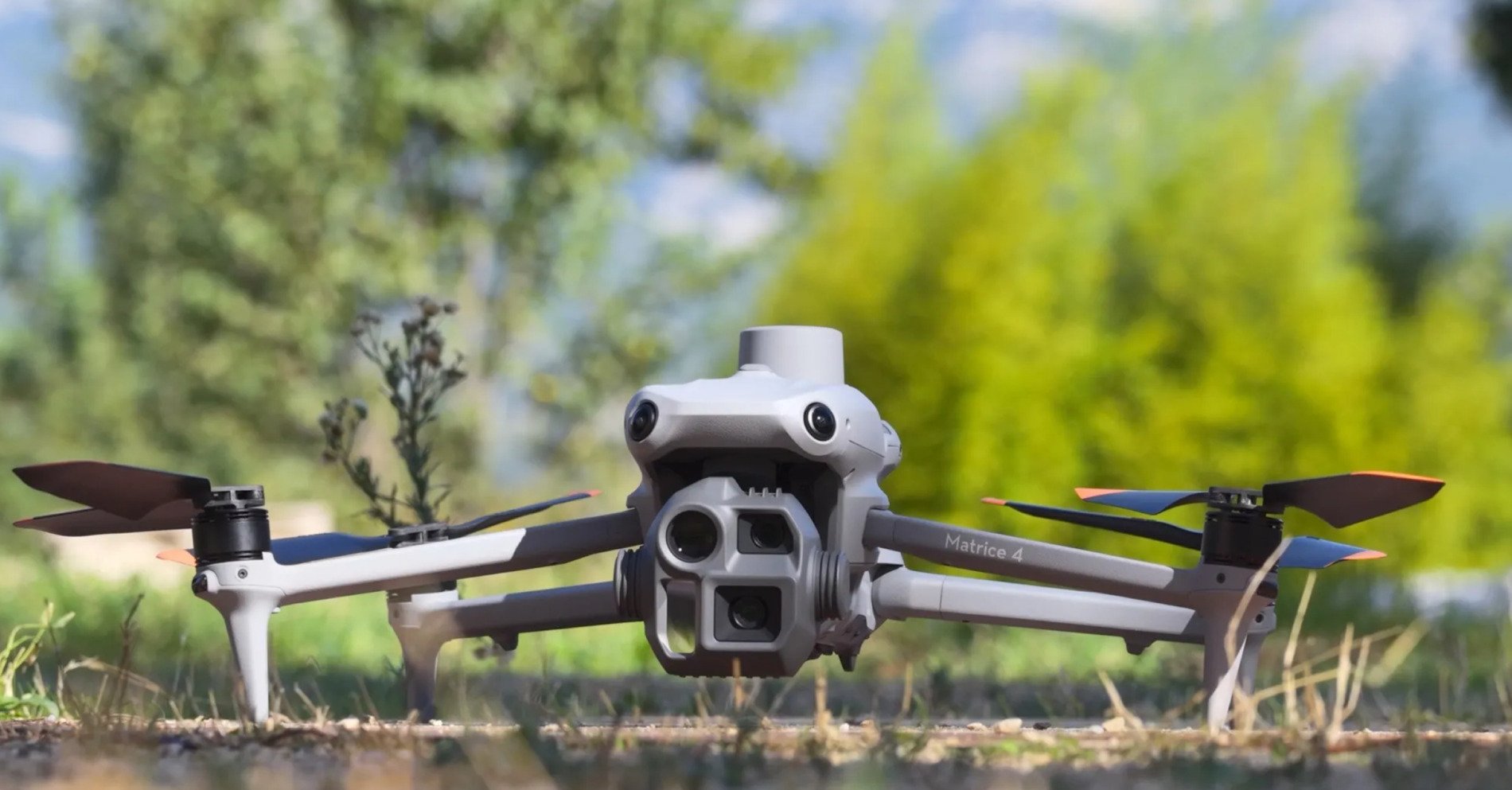

- Matrice 4E (M4E): Este equipo es el actual rey indiscutible de la fotogrametría industrial. Su ventaja clave es el obturador mecánico. Este tipo de obturador “congela” la imagen globalmente, evitando el “efecto gelatina” o desenfoque de movimiento cuando el dron mapea a altas velocidades. Si las fotos base están nítidas, el ortomosaico será perfecto.
El rol del software: Así se renderiza un ortomosaico
La captura de imágenes es la primera mitad del trabajo. Una vez que el dron aterriza, la memoria SD llena de datos espaciales pasa a la fase de post-procesamiento en la computadora.
Aquí es donde entra en juego DJI Terra, el software nativo por excelencia para concluir flujos de mapeo con drones DJI Enterprise. Terra analiza millones de píxeles buscando similitudes (aerotriangulación) para construir una nube de puntos densa. Finalmente, el motor del software “aplasta” esa geometría para texturizar y renderizar el ortomosaico definitivo en alta resolución.
¿Estás listo para generar mapas de grado de ingeniería?
Elegir el equipo fotogramétrico correcto y dimensionar las estaciones de procesamiento es vital para asegurar el mejor retorno de inversión en tu departamento técnico. Te invitamos a solicitar una asesoría especializada con nuestros expertos. Permítenos ayudarte a configurar ecosistemas completos con plataformas como el Matrice 4E y capacitar a tu personal para dominar la generación de entregables topográficos.
